Характеристики: СКИП (стойки контрольно-измерительных пунктов)
- Наименование: СКИП (стойки контрольно-измерительных пунктов);
- Исполнение стоек: СКИП-1, СКИП-2;
- Страна-производитель: Казахстан.
Назначение и сферы применения
Стационарные СКИП (стойки контрольно-измерительных пунктов) – это ключевые элементы при обустройстве и техническом обслуживании подземных металлоконструкций, магистральных трубопроводов, газопроводов, водоводов и кабельных трасс. Главная задача, которую решают СКИП (стойки контрольно-измерительных пунктов), заключается в обеспечении удобного и оперативного доступа специалистов к контрольным и силовым проводам для мониторинга параметров электрохимической катодной защиты (ЭХЗ).
Благодаря трассовым, дренажным, а также анодным СКИП, инженерно-технический персонал может производить регулярные замеры поляризационного потенциала, токов защиты, проверять состояние изоляционных покрытий, а также коммутировать отдельные участки защитных установок. Использование качественного оборудования предотвращает развитие коррозийных процессов, продлевает срок службы магистралей и снижает риски аварийных ситуаций.
Особенности конструкции и материалы

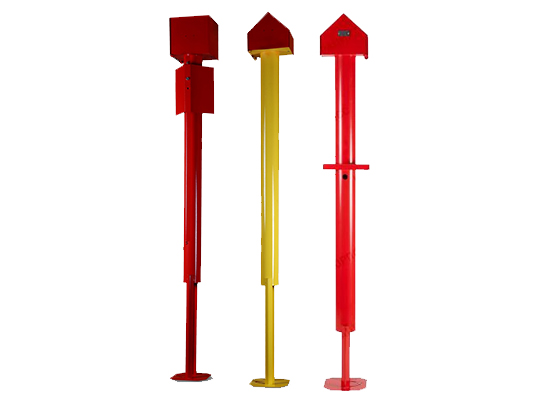

Конструктивно СКИП (стойка контрольно-измерительного пункта) представляет собой стойкую к внешним воздействиям металлическую конструкцию. Основой изделия служит прочный отрезок стальной трубы, к нижнему торцу которого приварена устойчивая опорная плита. Обеспечивает надежное крепление конструкции в земле или на бетонном основании, предотвращая смещение под собственным весом или ветровыми нагрузками.
В верхней части изделия располагается герметичный клеммный ящик с откидной крышкой. Внутри ящика установлены диэлектрические панели из изолирующих материалов.
На панелях монтируются контактные узлы:
- Силовые клеммы. Предназначены для подключения кабелей сечением до 35,0 мм². В зависимости от заказа количество силовых клемм варьируется от 0 до 20 штук.
- Контрольные клеммы. Предназначены для проводов сечением до 6,0 мм². Количество контрольных контактов также подбирается индивидуально (от 0 до 20 штук).
Все контактные элементы изготавливаются с применением анодированных винтовых соединений. Это исключает возникновение окислительных процессов, сохраняет стабильно низкое переходное сопротивление и гарантирует точность измерений при использовании СКИП (стоек контрольно-измерительных пунктов) на протяжении всего срока службы.
Кабели подводятся к клеммной коробке скрытым способом: они пропускаются сквозь вводное отверстие и проходят внутри металлической трубы. Такое решение защищает провода от механических повреждений, осадков и ультрафиолета. Для предотвращения попадания пыли и влаги внутрь отсека откидная крышка оснащена эластичной резиновой прокладкой.
| Исполнение стоек СКИП-1 | Исполнение стоек СКИП-2 | ||||
|---|---|---|---|---|---|
| Наименование | Н, м | Масса, кг | Наименование | Н, м | Масса, кг |
| СКИП-1-0-2-2,0 | 2 | 23 | СКИП-2-0-3-2,0 | 2 | 28,96 |
| СКИП-1-0-3-2,0 | 2 | 23,09 | СКИП-2-Б-0-3-2,0 | 2 | 29,2 |
| СКИП-1-0-4-2,0 | 2 | 23,15 | СКИП-2-0-4-2,0 | 2 | 29,04 |
| СКИП-1-3-0-2,0 | 2 | 22,86 | СКИП-2-Б-0-4-2,0 | 2 | 29,28 |
| СКИП-1-6-0-2,0 | 2 | 22,89 | СКИП-2-0-8-2,0 | 2 | 29,27 |
| СКИП-1-8-0-2,0 | 2 | 22,91 | СКИП-2-Б-0-8-2,0 | 2 | 29,51 |
| СКИП-1-12-0-2,0> | 2 | 22,95 | СКИП-2-6-0-2,0 | 2 | 28,84 |
| СКИП-1-3-2-2,0 | 2 | 23,1 | СКИП-2-6-4-2,0 | 2 | 29,24 |
| СКИП-1-6-4-2,0 | 2 | 23,27 | СКИП-2-Б-6-4-2,0 | 2 | 29,48 |
| СКИП-1-12-4-2,0 | 2 | 23,33 | СКИП-2-12-0-2,0 | 2 | 28,95 |
| СКИП-1-Б-0-2-2,0 | 2 | 23,24 | СКИП-2-12-4-2,0 | 2 | 29,35 |
| СКИП-1-Б-0-3-2,0 | 2> | 23,33 | СКИП-2-Б-12-4-2,0 | 2 | 29,59 |
| СКИП-1-Б-0-4-2,0 | 2 | 23,39 | СКИП-2-12-6-2,0 | 2 | 29,59 |
| СКИП-1-Б-3-0-2,0 | 2 | 23,1 | СКИП-2-Б-12-6-2,0 | 2> | 29,83 |
| СКИП-1-Б-6-0-2,0 | 2 | 23,13 | СКИП-2-24-0-2,0 | 2 | 29,32 |
| СКИП-1-Б-8-0-2,0 | 2 | 23,15 | СКИП-2-24-8-2,0 | 2 | 29,88 |
| СКИП-1-Б-12-0-2,0 | 2 | 23,19 | СКИП-2-Б-24-8-2,0 | 2 | 30,12 |
| СКИП-1-Б-3-2-2,0 | 2 | 23,34 | СКИП-2-35-4-2,0 | 2 | 29,79 |
| СКИП-1-Б-6-4-2,0 | 2 | 23,51 | СКИП-2-Б-36-4-2,0 | 2 | 30,03 |
| СКИП-1-Б-12-4-2,0 | 2 | 23,57 | СКИП-2-48-0-2,0 | 2 | 29,7 |
| СКИП-1-0-2-2,5 | 2,5 | 26,02 | СКИП-2-0-3-2,0 | 2,5 | 31,7 |
| СКИП-1-0-3-2,5 | 2,5 | 26,11 | СКИП-2-Б-0-3-2,5 | 2,5 | 31,94 |
| СКИП-1-0-4-2,5 | 2,5 | 26,17 | СКИП-2-0-4-2,5 | 2,5 | 31,78 |
| СКИП-1-3-0-2,5 | 2,5 | 25,88 | СКИП-2-Б-0-4-2,5 | 2,5 | 32,02 |
| СКИП-1-6-0-2,5 | 2,5 | 25,91 | СКИП-2-0-8-2,5 | 2,5 | 32,01 |
| СКИП-1-8-0-2,5 | 2,5 | 25,93 | СКИП-2-Б-0-8-2,5 | 2,5 | 32,25 |
| СКИП-1-12-0-2,5 | 2,5 | 25,97 | СКИП-2-6-0-2,5 | 2,5 | 31,58 |
| СКИП-1-3-2-2,5 | 2,5 | 26,12 | СКИП-2-6-4-2,5 | 2,5 | 31,98 |
| СКИП-1-6-4-2,5 | 2,5 | 26,29 | СКИП-2-Б-6-4-2,5 | 2,5 | 32,22 |
| СКИП-1-12-4-2,5 | 2,5 | 26,35 | СКИП-2-12-0-2,5 | 2,5 | 31,69 |
| СКИП-1-Б-0-2-2,5 | 2,5 | 26,26 | СКИП-2-12-4-2,5 | 2,5 | 32,09 |
| СКИП-1-Б-0-3-2,5 | 2,5 | 26,35 | СКИП-2-Б-12-4-2,5 | 2,5 | 32,33 |
| СКИП-1-Б-0-4-2,5 | 2,5 | 26,41 | СКИП-2-12-6-2,5 | 2,5 | 32,33 |
| СКИП-1-Б-3-0-2,5 | 2,5 | 26,12 | СКИП-2-Б-12-6-2,5 | 2,5 | 32,57 |
| СКИП-1-Б-6-0-2,5 | 2,5 | 26,15 | СКИП-2-24-0-2,5 | 2,5 | 32,06 |
| СКИП-1-Б-8-0-2,5 | 2,5 | 26,17 | СКИП-2-24-8-2,5 | 2,5 | 32,62 |
| СКИП-1-Б-12-0-2,5 | 2,5 | 26,21 | СКИП-2-Б-24-8-2,5 | 2,5 | 32,86 |
| СКИП-1-Б-3-2-2,5 | 2,5 | 26,36 | СКИП-2-36-4-2,5 | 2,5 | 32,53 |
| СКИП-1-Б-6-4-2,5 | 2,5 | 26,53 | СКИП-2-Б-36-4-2,5 | 2,5 | 32,77 |
| СКИП-1-Б-12-4-2,5 | 2,5 | 26,59 | СКИП-2-48-0-2,5 | 2,5 | 32,44 |
Изготовление и соответствие ГОСТ / НТД
СКИП (стойки контрольно-измерительных пунктов) от завода ТОО «Торговый дом АЗП» изготавливаются в строгом соответствии с требованиями нормативно-технической документации. Оборудование рассчитано на эксплуатацию в сложных климатических условиях:
- Климатическое исполнение. Продукция выпускается в исполнении УХЛ, категория размещения 1 по ГОСТ 15150-69 (для установки на открытом воздухе).
- Температурный режим. Надежная работа гарантируется в диапазоне температур окружающей среды от -60 °C до +50 °C.
- Атмосферная стойкость. Конструкция рассчитана на работу в атмосфере типа I и II (условно-чистая и промышленная среда). Защитные антикоррозийные покрытия корпуса предотвращают воздействие влаги и агрессивных сред.
При поставке к СКИП (стойкам контрольно-измерительных пунктов) прилагается комплект технической документации, включая паспорт изделия и инструкцию по эксплуатации.
Рекомендации по техническому обслуживанию
Продуманная эргономика изделия делает его обслуживание простым. Для поддержания работоспособности оборудования рекомендуется соблюдать регламент:
- Плановый осмотр стойки контрольно-измерительного пункта (СКИП) проводится не реже одного раза в полгода.
- Проверяется надежность винтовых соединений силовых и контрольных проводов на клеммных панелях.
- Внутренние поверхности клеммного ящика очищаются от пыли и загрязнений.
- Поворотные шарниры крышки и резьбовые соединения смазываются техническим вазелином или солидолом для защиты от коррозии.
Условия доставки
Завод-изготовитель расположен в г. Алматы (Казахстан).
Мы предлагаем самые выгодные условия поставок СКИП (стоек контрольно-измерительных пунктов) и другого оборудования:
- Самовывоз. Вы можете забрать заказ со склада компании в Алматы.
- Доставка по Казахстану. Отправляем продукцию в Астану, Шымкент, Атырау, Актау, Караганду и любые другие регионы страны.
- Доставка в СНГ. Налаженная логистика позволяет производить отгрузку оборудования в страны СНГ с полным пакетом документов.
Чтобы уточнить технические характеристики, запросить коммерческое предложение или купить СКИП (стойку контрольно-измерительного пункта) нужной модификации, свяжитесь с отделом продаж завода по указанным телефонам или оставьте заявку на сайте!
